Основная Информация.
Модель №.
ARTM-Pn
марка
oem odm
максимальное энергопотребление
8 вт.
приложение
распределительный шкаф
способ установки
способ установки
точность
плюс или минус 2 градуса цельсия
цифровое разрешение ввода
4-контактный вход 12 в.
коммуникации
rtu-лицензия на modbus rs485
Транспортная Упаковка
Fob Shanghai
Характеристики
96*96mm
Торговая Марка
ACREL
Происхождение
China
Производственная Мощность
1000PCS/Per Month
Описание Товара
описание продукта
Беспроводное измерительное оборудование ARTM-PN разработано в соответствии со спецификацией для беспроводного измерительного оборудования для измерения температуры, NB/T 42086-2016. Он подходит для внутренних распределительных устройств 3 кВ, включая встроенные распределительные устройства, распределительные устройства ручного тележки, фиксированные распределительные устройства и устройства переключения замкнутой сети. Он также подходит для низковольтных распределительных устройств 0,4 кВ, таких как фиксированные распределительные устройства и распределительные устройства.
Функции
Технические параметры
Конфигурация
Как показано выше, первая конфигурация подходит только для одного шкафа.
Два других типа конфигураций могут иметь 5 шкафа.
ЖК-дисплей
Проводка
Стандартное подключение
Приложение

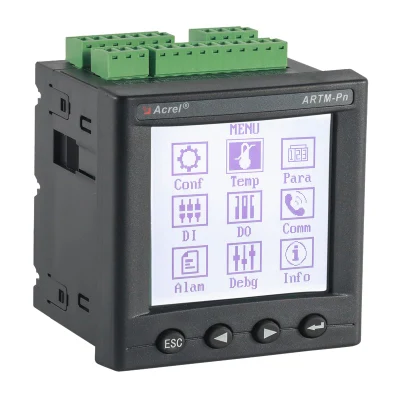

Беспроводное измерительное оборудование ARTM-PN
Общие сведенияБеспроводное измерительное оборудование ARTM-PN разработано в соответствии со спецификацией для беспроводного измерительного оборудования для измерения температуры, NB/T 42086-2016. Он подходит для внутренних распределительных устройств 3 кВ, включая встроенные распределительные устройства, распределительные устройства ручного тележки, фиксированные распределительные устройства и устройства переключения замкнутой сети. Он также подходит для низковольтных распределительных устройств 0,4 кВ, таких как фиксированные распределительные устройства и распределительные устройства.
Функции
Беспроводное измерение температуры, максимум 60 точек измерения;
4 цифровых входа;
2 реле сигнализации;
ЖК-дисплей;
Дополнительный источник питания адаптируется к следующим условиям: 220 в, 220 в пост. Тока, 110 в пост. Тока, 110 в перем. Тока;
1 RS485, последовательный интерфейс, Modbus-RTU.
4 цифровых входа;
2 реле сигнализации;
ЖК-дисплей;
Дополнительный источник питания адаптируется к следующим условиям: 220 в, 220 в пост. Тока, 110 в пост. Тока, 110 в перем. Тока;
1 RS485, последовательный интерфейс, Modbus-RTU.
 | Беспроводное измерение температуры, максимум 60 точек измерения; 4 цифровых входа; 2 реле сигнализации; ЖК-дисплей; Дополнительный источник питания адаптируется к следующим условиям: 220 в, 220 в пост. Тока, 110 в пост. Тока, 110 в перем. Тока; 1 RS485, последовательный интерфейс, Modbus-RTU. |
| 1. Беспроводное измерение температуры, максимум 60 точек измерения; 2. 4 цифровых входа; 3. 2 реле сигнализации; 4. 1 RS485 последовательный обмен данными, Modbus-RTU; 5. Сигнал тревоги по высокой температуре |  |
Технические параметры
| Элементов | Функции | |
| Источник питания | AC85~265V,DC100~300V | |
| Потребляемая мощность | 8 ВТ. | |
| Коммуникации | Протокола | Modbus-RTU |
| Скорость передачи данных (бит/с) | 2400,4800,9600,19200 | |
| Окружающей среды | Температура | ОТ -10 ДО 55 °C. |
| Влажность | ≤95% | |
| Атмосферное давление | 86–106 кПа | |
| MTBF (СРЕДНЕЕ ВРЕМЯ | ≥50000 ч. | |
| Активный беспроводной датчик температуры | Частота беспроводной связи | 2,4 ГГц/2,4 ГГц/470 МГц |
| Расстояние связи | 10 м/10 м/150 м на открытой площадке | |
| Частота дискретизации | 25 с. | |
| Частота передачи | 4 мин | |
| Источник питания | Аккумулятор | |
| Установка | Закрепленный болтами/стяжкой/закрепленный кабельным хомутом | |
| Диапазон температур | -40°C~+125°C. | |
| Точность | ±2°C. | |
| Приложение | Соединения в высоковольтных или низковольтных распределительных шестернях | |
| Время работы от аккумулятора | ≥5 лет | |
| Пассивный беспроводной датчик температуры | Частота беспроводной связи | 470 МГц |
| Расстояние связи | 150 м на открытой местности | |
| Частота дискретизации | 15 с. | |
| Частота передачи | 15 с. | |
| Источник питания | Ток запуска≥5 а с питанием от КТ | |
| Установка | привязано с помощью кабельной стяжки/крепления из легированной стружки | |
| Датчик | Изолированный/легированный низ | |
| Диапазон температур | -10C~+125C/-50-125 °C. | |
| Точность | ±2°C/±1°C. | |
| Приложение | Соединения в высоковольтных или низковольтных распределительных шестернях | |

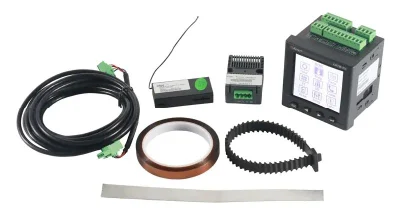

Конфигурация
Как показано выше, первая конфигурация подходит только для одного шкафа.
Два других типа конфигураций могут иметь 5 шкафа.
ЖК-дисплей
Проводка
Стандартное подключение

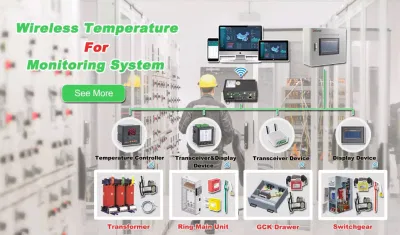

Приложение
