Основная Информация.
Модель №.
AC-868
Number of Cards Saved
16000
Display Method
DOT Matrix LCD Screen with Backlight
Language Type
Traditional Chinese/English
Number of Keys
16 Keys(10 Numeric Keys, *#, 4 Function Keys)
RS485 Interface
1, Available for Device Updates
Ethernet Interface
Reserved(Optional)
Wiegand in Put Interface
1
Alarm Output Interface
1, No/Nc Optional
Non-Isolated Input Interface
4
Oc Output Interface
6
Size
128X87X46mm
Door Open Output Interface
1, Including COM/No/Nc
Транспортная Упаковка
Cartons
Характеристики
11.35*4.68*4.77cm
Торговая Марка
JUTAI
Происхождение
China
Код ТН ВЭД
9031809090
Производственная Мощность
500000/Year
Описание Товара

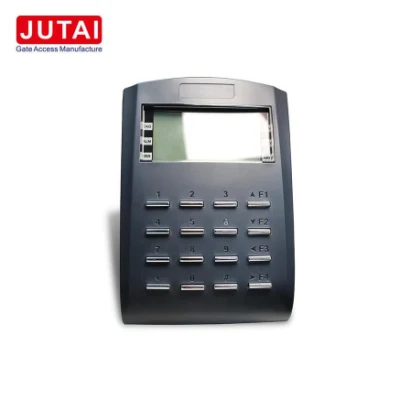

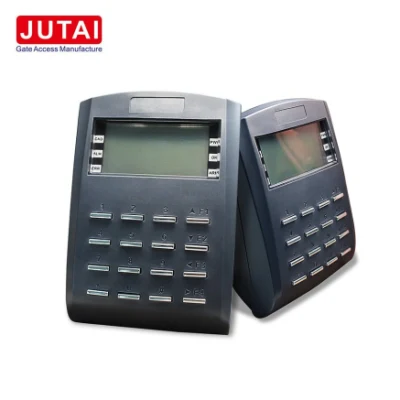

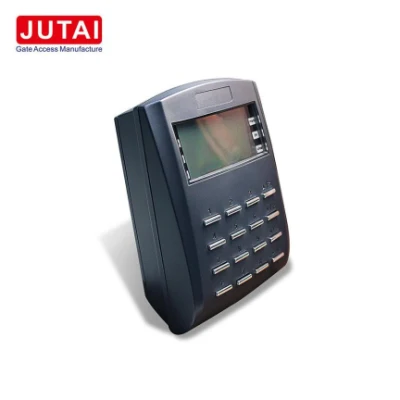

1. Введение в продукт
Автономный считыватель AC-868, который может использоваться независимо. Он имеет встроенный ЖК-экран, который может отображать номер карты, и может быть настроен по КОРПОРАТИВНОМУ ЛОГОТИПУ, интегрированной клавиатуре с паролем, поддержке жестов и ключу пароль для открытия дверцы , может шифроваться 13. 56 МГц, поддержка карт EM и MIFARE, простота в использовании, надежное хранение данных, интеграция с управлением и автоматическим управлением, широко используется в офисах, супермаркетах, торговых центрах, живописных местах, автоматических дверях и других областях.
2.Упаковка
| Имя | Технические характеристики | Количество |
| AC-868 | 1 | |
| Вручную | 1 | |
| Настенная вилка | 4 | |
| Винт | Ф 3 мм х 25 мм | 4 |
| Водонепроницаемая силиконовая полоса | Ф 2 мм | 1 |
3. Функции
| Функции | Описание |
| Большая емкость | Поддерживает 16000 хранение номеров карт |
| Жидкокристаллический ЖК-дисплей | Может легко отображать номер карты и ЛОГОТИП компании |
| Поддержка карты памяти с серийным номером | Повысить эффективность ввода номера карты |
| Различные способы открытия дверцы | Гибкие способы открытия дверей, поддержка жестов, пароль или карта+пароль |
| Простота использования | Добавление и удаление карт может быть легко реализовано без компьютер |
| Широкий спектр применений | Управление входом в двери, доступ к дверце, управление барьерными воротами, приложения управления доступом |

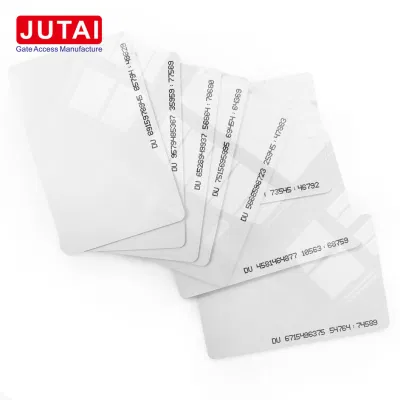

| Тип считывания карточки | Карта EM/Mifare (может быть установлена) |
| Частота шифрования | 13,56 МГц |
4. Размер
5. Работа карты
Примечание: Начальный пароль : *123456#, в настройках * является ключом возврата, # — ключом подтверждения
1. Введите карту
| Ввод идентификационного кода | Пароль * Пароль # 1 1 Адрес пользователя # Enter Первые 5 цифр идентификационного кода #Введите Последние 5 цифры идентификационного кода # |
| Вход в зону индукционной карточки (номер карты) | Пароль : Пароль: # 1 2 Ввод номера начального номера Задайте количество листов # 1 #Кредитная карта # |
| Вход в зону индукционной карточки (номер карты с прерывным платежным карточкой ) | Пароль * Пароль # 1 2 Ввод начать addr # установить количество листов #0 #Кредитная карта Кредитная карта.... # |
2. Приостановить карту
| Пауза диапазона адресов | Пароль PASS* # 1 3 Ввод начального номера ввода # Ввод конечный адрес # |
| Идентификационный код подвеска | Пароль * Пароль # 14 # Введите первый 5 Цифры идентификационного кода #Введите последние 5 цифр Идентификационного кода # |
3. Извлеките карту
| Удаление диапазона адресов | Пароль * Пароль # 1 5 Ввод начать addr I. # номер конечного ввода |
| Удаление идентификационного кода | Пароль * Пароль # 1 6 Введите первый 5 Цифры идентификационного кода # Введите последние 5 Цифры идентификационного кода # |
4. Карта восстановления
| Восстановление диапазона адресов | Пароль : Пароль: # 17 Ввод начального номера конечный адрес # |
| Восстановление идентификационного кода | Пароль * Пароль # 1 8 Введите первый 5 Цифры идентификационного кода # Введите последние 5 Цифры идентификационного кода # |
5. Управление одним-одним-одним-выходным
| Включить управление | Пароль : Пароль: # 1 9 Ввод номера начального номера Введите endaddr # 1 # |
| Отключить управление | Пароль # 1 9 Ввод начального номера Введите End addr#0 # |
6. Информация для пользователя
| Пароль | Пароль * Пароль # 2 1 Адрес пользователя # Ввод пароль # | |
| Установите карту открытие метод | Недействительно | Пароль : Пароль: # 2 2 Ввод номера начального номера Введите концевой адрес # 0 # Карта |
| Пароль : Пароль: # 2 2 Ввод номера начального номера Введите концевой адрес # 1 # | ||
| Карта или PIN-код | Пароль : Пароль: # 2 2 Ввод номера начального номера Введите концевой адрес # 2 # | |
| Карта и PIN-код | Пароль : Пароль: # 2 2 Ввод номера начального номера Введите концевой адрес # 3 # | |
| Продлить параметры | Отключить управление одним-одним-одним-одним-выходным устройством | Пароль : Пароль: # 2 3 Ввод номера начального номера 0 # |
| Включение управления одним устройством | Пароль : Пароль: # 2 3 Ввод начального номера: 1 # | |
| Примечание: Карточка патрулирования - это элемент , который можно установить , но не имеет функции | ||
7. Параметры машины карты (1)
| OnOff openzone (Отопная | Отключение функции временного открывания двери | Пароль : Пароль: # 3 2 0 # 0 # 0 # 0 # |
| Включите функцию временного открывания двери | Пароль : Пароль: # 3 2 1 # 1 # 1 # 1 # | |
| Настройка времени работы замка двери | Пароль : Пароль: # 3 3 Введите время действия Главного контроллера # Введите время действия WG # | |
| Настройка времени ожидания открытия двери | Пароль PASS * No 3 4 Введите число Секунд хост -контроллер ожидает #Введите количество секунд Ожидание WG # | |
| Настройка времени действия выхода сигнализации | Пароль : Пароль: Пароль: # 3 5 действие входа аварийного сигнала секунды # | |
| Настройка времени задержки выхода сигнализации | Пароль PASS * No 3 6 Введите число секунды для задержки выхода сигнализации # | |
| Настройка времени задержки запуска сигнализации | Пароль PASS * No 3 7 Введите число Секунды для задержки запуска входа GUARD # предупреждение , интервал вывода # | |
| Настройка пароля оповещения | Пароль : Пароль: Пароль: # 3 8 Введите пароль предупреждения | |
| Установка длины пароля пользователя | Пароль * Пароль # 3 9 Введите длину пароля пользователя # Введите номер карты , длину байта # Введите карту формат отображения чисел (0: НЕТ , 1:WG , 2: ABA , 3: HEX , 4: WG26 , 5: ABA8) # | |
8. Параметры машины карты (2)
| Автоматическая настройка блокировки двери | Отключить автоматическую блокировку | Пароль : Пароль: # 4 1 0 # 0 # |
| Включить автоматическую блокировку | Пароль: Пароль: # 4 1 1 # 1 # | |
| Кнопка открывания двери включить настройку | Отключите кнопку открывания дверцы | Пароль : Пароль: # 4 2 0 # 0 # |
| Включите функцию открытия дверцы кнопка | Пароль : Пароль: # 4 2 1 # 1 # | |
| Разное настройки | Запрет на использование любой карты карта чтения | Пароль : Пароль: # 4 3 0 # 0 # Укажите , используется ли совместно Wiegand и основным контроллером дверь (0: НЕТ,1: ДА) # Введите интервал времени между повторными показаниями того же самого прибора карта # Введите максимальное количество ошибок непрерывного ввода в течение 30 секунды # |
| Включите любую строку устройства чтения карт | Пароль: Пароль: # 4 3 1 # 1 # Укажите , используется ли совместно Wiegand и основным контроллером дверь (0: НЕТ, 1:ДА) # Введите интервал времени между повторными показаниями того же самого прибора Card # (Карта #) Введите максимальное количество ошибок непрерывного ввода в течение 30 секунд # | |
| Примечание: Время посещения, проверка пароля, кнопка открытия двери, все могут быть ST , но не имеют функции | ||
| Настройка сигнализации принудительного открытия двери | Отключите принудительное открытие дверцы для подачи сигнала тревоги | Пароль : Пароль: # 4 4 0 # 0 # |
| Включите принудительное открывание двери для подачи сигнала тревоги | Пароль : Пароль: # 4 4 1 # 1 # | |
| Закройте дверцу , чтобы отменить сигнал тревоги настройка | Отключите функцию закрытия дверцы на отключите сигнализацию | Пароль : Пароль: # 4 5 0 # 0 # |
| Включите дверцу закрыть , чтобы отключить сигнал тревоги | Пароль : Пароль: # 4 5 1 # 1 # | |
| один в одном вне управления | Отключить управление одним-одним-одним-одним-выходным устройством | Пароль : Пароль: # 4 6 0 # Введите направление управления главного контроллера (0: Выход, 1 вход) # 0 # Введите направление системы WG (0: Выход, 1: Вход) # |
| Включение управления одним устройством | Пароль : Пароль: # 4 6 1 # Введите направление управления главного контроллера (0: Выход, 1 вход) # 1 # Введите направление системы WG (0: Выход, 1: Вход) # | |
| восстановление заводских настроек по умолчанию | Пароль PASS * No 49 Введите элемент для сброса настроек до заводских (0: Параметры системы, 1: Пользовательские настройки, 2: Система и пользователь) | |
9. Ящик для инструментов
| настройки языка Китайский | Пароль : Пароль: # 5 1 0 # | |
| Английский | Пароль : Пароль: # 5 1 1 # | |
| Администратор настройка пароля | Пароль * Пароль # 5 2 Введите пароль # | |
| Параметры области действия администратора | Пароль * Пароль # 5 3 Введите начальный адрес # Введите конечный адрес # | |
| Открытие настройка часов | Пароль : Пароль: # 5 6 Группа ввода : # Введите время (в течение 24 часов) , является ли входной хост допустимым (0: Недопустимый, 1: Допустимый) # Введите цикл в последовательности (0: Недопустимый, 1: Допустимый) # | |
| Просмотр системы информации | Пароль : Пароль : # 5 7 | |
| Настройка часов | Пароль : Пароль : # 5 8 Следуйте дате (год-месяц-день), затем введите время (час,минута,секунда)по очереди # Введите режим отображения даты (0:день/месяц, 1:месяц/день) # | |
| Вернуться на главную страницу | Пароль : Пароль : # 6 | |
| Установите оповещение | Пароль : Пароль : # 7 | |
10. Параметры продуктов
| Рабочая мощность | 9 в пост. Тока (с защитой от обратной полярности) 0,3 а при 12 В. |
| Рабочая температура | -10"C~+65'C. |
| Степень защиты | IP65 |
| Количество сохраненных карт | 16000 |
| Метод отображения | Точечно-матричный ЖК -экран с подсветкой |
| Тип языка | Традиционный китайский/английский |
| Количество клавиш | 16 клавиш (10 цифровых клавиш, *#, 4 функциональных клавиш) |
| Интерфейс RS485 | 1, доступно для обновления устройства |
| Интерфейс Ethernet | Зарезервировано (дополнительно) |
| Интерфейс входа Wiegand | 1 |
| Интерфейс выхода открывания двери | 1, ВКЛЮЧАЯ COM/NO/NC |
| Интерфейс выхода сигнализации | 1, НР/НЗ дополнительно |
| Неизолированный входной интерфейс | 4 |
| Интерфейс выхода OC | 6 |
| Светодиодная индикация состояния | Индикатор питания, индикатор сигнализации, индикатор ошибки , предупреждающий индикатор, индикатор карточки , индикатор режима программирования |
| Размер | 128 X 87X 46 мм |

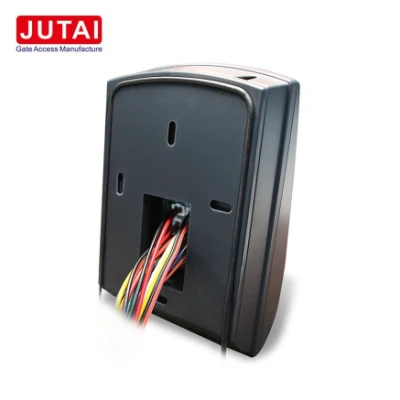

11. Определение электропроводки
12. Сценарии применения продукта
1. Приложение управления доступом (блокировка анода)
2. Приложение управления доступом (Cathode Lock )
3. Приложение контроля доступа (Магнитная блокировка )
4 Применение соединительной заслонки (JUTAI BR-110)
5. Схема проводки всей системы управления доступом
