Описание Товара

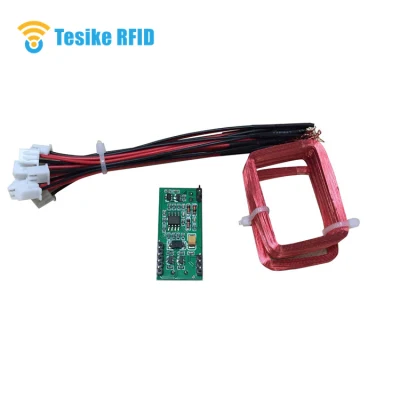

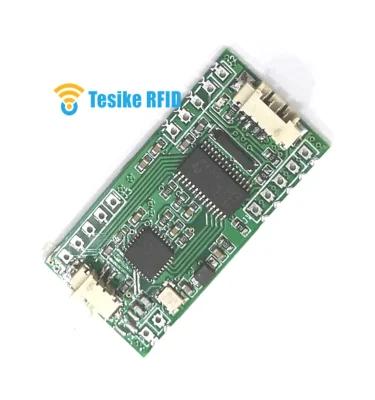

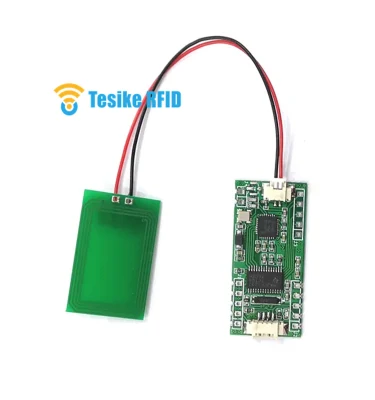

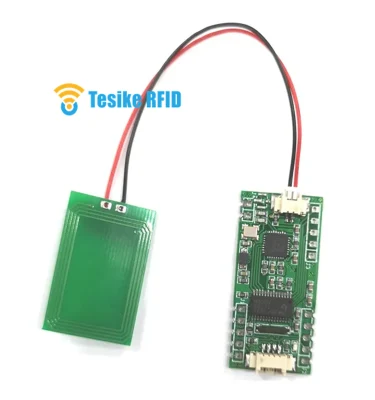

Внешняя антенна 13,56 МГц модуль считывателя RFID NFC для чтения/записи
Бесплатный пробный тест перед тем, как разместить заказ к нам !
Инструкция:
Модуль серии TSK880C представляет собой модуль бесконтактного считывания и записи смарт-карт, разработанный на основе стандартов ISO/IEC14443 -1, -2, -3, -4 и.
Международные стандартные протоколы ISO15693. В нем используется высокоинтегрированная микросхема считывания карт, усовершенствованная схема контроля и напряжение
проект схемы мониторинга и отличается высокой степенью интеграции, высокой помехостойемостью, малым размером и т.д.
стабильная производительность. Аналогично размеру и определению контактов модуля TSK630 (125 кГц); крепежные детали можно заменить напрямую.
Параметр:
TSK880 | |
Частота | 13,56 МГц |
Скорость передачи данных | 9600-115200 бит/с (конфигурируемый, по умолчанию 9600) |
Стандарт | ISO/IEC 14443-A/B, ISO/IEC 15693 |
Вспомогательная карта | Mifare®S50/S70/Ultralight,Mifare® Pro,AT88RF020,66CL160S,SR176, SRIX4K,I-код 2,TI RFID Tag-IT HF-I. |
Интерфейс | TTL,RS232,RS485(НАСТРАИВАЕМЫЙ USB , ABA) |
Источник питания | 5 В И 3,3 В. |
Сила тока | < 70 мА |
Расстояние считывания | 0–14 см (в зависимости от размера этикетки и технологии антенны) |
Рабочая температура | -10-50°C. |
Температура хранения | ОТ -20 ДО 80 °C. |
Антенна | Внешний, разнообразие дополнительных спецификаций |
Размер | 39 мм * 19 мм * 9 мм |
Определение КОНТАКТА:
КОНТАКТ J1-1 | NULL (НЕ ОПРЕДЕЛЕНО |
PIN2 | NULL (НЕ ОПРЕДЕЛЕНО |
КОНТАКТ 3 | LEDG |
КОНТАКТ 4 | ЛЭДР |
КОНТАКТ 5 | ЖУЖЖЖАНИЕ |
КОНТАКТ J2-1 | СБРОС |
PIN2 | RXD/DATA1 |
КОНТАКТ 3 | TXD/DATA0 |
КОНТАКТ 4 | МАССА |
КОНТАКТ 5 | +5 В (ПОСТ. ТОК) |
КОНТАКТ J3-1 | АНТЕННА-1 |
PIN2 | АНТЕННА-2 |
Информация о упаковке:
Упаковка (TTL) | ||
Количество | Размер (см) | Вес (кг) |
200 шт. | 22*17*7cm | 0,8 кг |
2000 шт. | 55*40*33см | 10 кг |
Описание модели:
TSK880C | C/CV | T/S/R. | E/e |
NO модуля | C : 5 В. CV: 3,3 В. | T : TTL S : RS232 R : RS485 | E : чтение типа записи, отправка команды для получения данных e : только для чтения , чтение UID и автоматическая передача данных |
Инструкция:

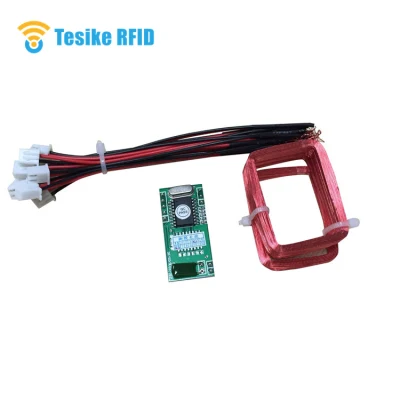

Модуль TSK830 представляет собой Mifare® ISO14443 A, устройство чтения/записи и со стандартной антенной, типичное рабочее расстояние которой составляет 50 мм.
Включая смарт-карту Mifare®, Mifare S50, S70. Универсальность этого решения позволяет применять его в различных конфигурациях с высокой гибкостью и эффективностью
и системных устройств.
SDK предоставляется для интеграции с решениями сторонних производителей.
Параметр:
TSK830 | |
Частота | 13,56 МГц |
Чип чтения/записи | MFRC522 |
Скорость передачи данных | 9600 |
Стандарт | ISO/IEC 14443-A |
Вспомогательная карта | Mifare S50/S70/Ultralight, Mifare Pro |
Интерфейс | TTL, RS232 |
Источник питания | 3,3 В. |
Сила тока | <70 мА |
Расстояние считывания | 0–10 см (в зависимости от размера этикетки и технологии антенны) |
Рабочая температура | -10-50°C. |
Температура хранения | ОТ -20 ДО 80 °C. |
Антенна | Внешние, разнообразные дополнительные спецификации |
Размер | 39 мм * 19 мм * 9 мм |
Определение КОНТАКТА:
ШТИФТ | схема контактов
| TTL/RS232 |
P | 1-5 | НЗ |
P1 | 1 | СБРОС |
| 2 | RX. (RX |
| 3 | ПЕРЕДАЧА |
| 4 | МАССА |
| 5 | +3,3 В. |
P2 | 1 | АНТЕННА-1 |
| 2 | АНТЕННА-2 |
СТР. 3 | 1 | LED1 |
| 2 | LED2 |
| 3 | БУЗ |
| 4 | MCUPOWER |
| 5 | НЗ |
Информация о упаковке:
Упаковка (TTL) | ||
Количество | Размер (см) | Вес (кг) |
200 шт. | 22*17*7cm | 0,8 кг |
2000 шт. | 55*40*33см | 10 кг |
Информация о упаковке:
| Упаковка (включает антенну 25.5*35,5 мм) | ||
| Количество | Размер (см) | Вес (кг) |
| 100 шт. | 22*17*7cm | 1 кг |
| 1000 шт. | 55*40*33см | 10 кг |
Описание модели:
| NO модуля | Интерфейс |
| TSK630-T | ТТЛ |
| TSK630-S. | RS232 |
| TSK630-W | РГ26 |
| TSK630-G. | Вигандов26/34 |
