Модуль RFID типа C 13,56 МГц с поддержкой интерфейса ttl Read Запись

Продукт: Модуль RFID типа C 13,56 МГц с поддержкой интерфейса ttl Read Запись. Мы - производители. Получите доступ к нашему высококачественному оборудованию прямо сейчас!
Запрос цены

Подробная информация о продукте

Основная Информация.

Модель №.
TSK-13.56Mhz RFID Module-HS92
частота
13,56 мгц
Support Chips
Em4200/Tk4100/T5577/Em4305, NFC, UL etc
источник питания
5 в или 3,3 в.
уровень защиты
ip65
протокола
изо14443a
программное обеспечение
Supply Sdk&Demo for Free
антенна
External, Variety of Optional Specifications
образец
бесплатно
подключение
Metal Pin Connection
диапазон показаний
0 см
чтение/запись
Read Uid Only/Read Write for Option
Транспортная Упаковка
DHL/Fed-Ex/UPS
Характеристики
39 *19 * 9mm
Торговая Марка
TESIKE
Происхождение
China
Код ТН ВЭД
8471900090
Производственная Мощность
1000piece/Week

Описание Товара

  Модуль RFID типа C 13,56 МГц с поддержкой интерфейса TTL запись

Бесплатный пробный тест перед тем, как разместить заказ к нам !

Мы предлагаем 125KHz, 13,56 MHz и UHF RFID модуль считывающего устройства, все модели чтения-записи с бесплатным ДЕМО и SDK, pls чувствовать себя свободно связаться с нами для всех моделей и лучших цен !!

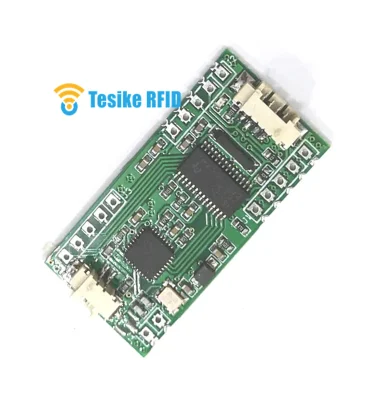

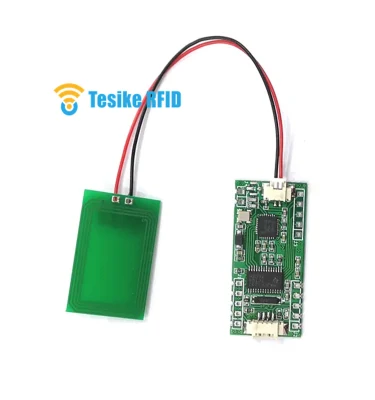

Type C 13.56MHz RFID Module with Ttl Interface Support Read Write

Инструкция:

Модуль серии TSK880C представляет собой модуль бесконтактного считывания и записи смарт-карт, разработанный на основе стандартов ISO/IEC14443 -1, -2, -3, -4 и.

Международные стандартные протоколы ISO15693. В нем используется высокоинтегрированная микросхема считывания карт, усовершенствованная схема контроля и напряжение

проект схемы мониторинга и отличается высокой степенью интеграции, высокой помехостойемостью, малым размером и т.д.

стабильная производительность. Аналогично размеру  и определению контактов модуля TSK630 (125 кГц); крепежные детали можно заменить напрямую.



Параметр:

TSK880

Частота

13,56 МГц

Скорость передачи данных

9600-115200 бит/с (конфигурируемый, по умолчанию 9600)

Стандарт

ISO/IEC 14443-A/B, ISO/IEC 15693

Вспомогательная карта

Mifare®S50/S70/Ultralight,Mifare® Pro,AT88RF020,66CL160S,SR176, SRIX4K,I-код 2,TI RFID Tag-IT HF-I.

Интерфейс

TTL,RS232,RS485(НАСТРАИВАЕМЫЙ USB , ABA)

Источник питания

5 В И 3,3 В.

Сила тока

< 70 мА

Расстояние считывания

0–14 см (в зависимости от размера этикетки и технологии антенны)

Рабочая температура

-10-50°C.

Температура хранения

ОТ -20 ДО 80 °C.

Антенна

Внешний, разнообразие дополнительных спецификаций

Размер

39 мм * 19 мм * 9 мм

Определение КОНТАКТА:



КОНТАКТ J1-1

NULL (НЕ ОПРЕДЕЛЕНО

PIN2

NULL (НЕ ОПРЕДЕЛЕНО

КОНТАКТ 3

LEDG

КОНТАКТ 4

ЛЭДР

КОНТАКТ 5

ЖУЖЖЖАНИЕ

КОНТАКТ J2-1

СБРОС

PIN2

RXD/DATA1

КОНТАКТ 3

TXD/DATA0

КОНТАКТ 4

МАССА

КОНТАКТ 5

+5 В (ПОСТ. ТОК)

КОНТАКТ J3-1

АНТЕННА-1

PIN2

АНТЕННА-2


Информация о упаковке:

Упаковка (TTL)

Количество

Размер (см)

Вес (кг)

200 шт.

22*17*7cm

0,8 кг

2000 шт.

55*40*33см

10 кг



Описание модели:

TSK880C

C/CV

T/S/R.

E/e

NO модуля

C : 5 В.

CV: 3,3 В.

T : TTL

S : RS232

R : RS485

E : чтение типа записи, отправка команды для получения данных

e : только для чтения , чтение UID и автоматическая передача данных







Инструкция:

Модуль TSK830 представляет собой Mifare® ISO14443 A, устройство чтения/записи и со стандартной антенной, типичное рабочее расстояние которой составляет 50 мм.

Включая смарт-карту Mifare®, Mifare S50, S70. Универсальность этого решения позволяет применять его в различных конфигурациях с высокой гибкостью и эффективностью

и системных устройств.



SDK предоставляется для интеграции с решениями сторонних производителей.

Параметр:



TSK830

Частота

13,56 МГц

Чип чтения/записи

MFRC522

Скорость передачи данных

9600

Стандарт

ISO/IEC 14443-A

Вспомогательная карта

Mifare S50/S70/Ultralight, Mifare Pro

Интерфейс

TTL, RS232

Источник питания

3,3 В.

Сила тока

<70 мА

Расстояние считывания

0–10 см (в зависимости от размера этикетки и технологии антенны)

Рабочая температура

-10-50°C.

Температура хранения

ОТ -20 ДО 80 °C.

Антенна

Внешние, разнообразные дополнительные спецификации

Размер

39 мм * 19 мм * 9 мм




Определение КОНТАКТА:

ШТИФТ

схема контактов



TTL/RS232

P

1-5

НЗ

P1

1

СБРОС



2

RX. (RX



3

ПЕРЕДАЧА



4

МАССА



5

+3,3 В.

P2

1

АНТЕННА-1



2

АНТЕННА-2

СТР. 3

1

LED1



2

LED2



3

БУЗ



4

MCUPOWER



5

НЗ





Информация о упаковке:

Упаковка (TTL)

Количество

Размер (см)

Вес (кг)

200 шт.

22*17*7cm

0,8 кг

2000 шт.

55*40*33см

10 кг




Информация о упаковке:
Упаковка (включает антенну 25.5*35,5 мм)
Количество Размер (см) Вес (кг)
100 шт. 22*17*7cm 1 кг
1000 шт. 55*40*33см 10 кг

Описание модели:
NO модуля Интерфейс
TSK630-T ТТЛ
TSK630-S. RS232
TSK630-W РГ26
TSK630-G. Вигандов26/34

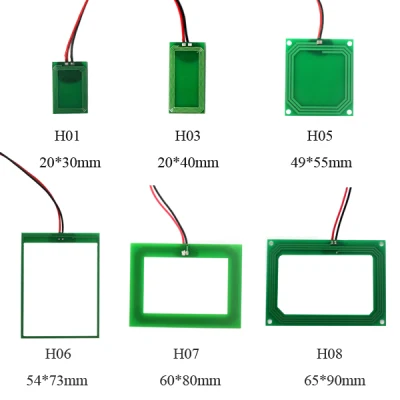

 Опция антенны: Type C 13.56MHz RFID Module with Ttl Interface Support Read Write

 Применение:
Настольный ПК
Управление подъемом
Терминал POS
Контроль доступа
Приложение "присутствие"
Рекреационная машина
Барьерный затвор/быстрый затвор
Реклама на планшетном ПК
Медицинское электронное оборудование
Сканер идентификационных карт
Интеллектуальное игровое оборудование
Ручной интеллектуальный терминал
Конечная точка потребления POS

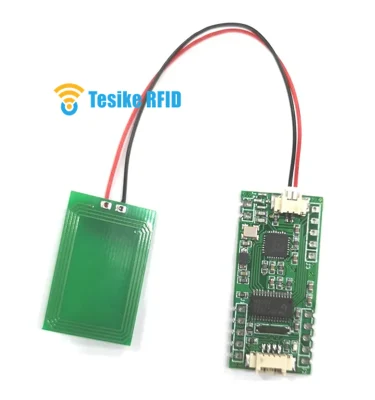

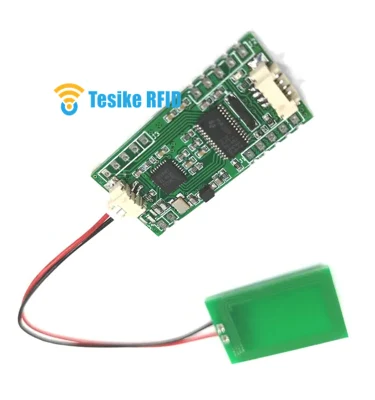

Type C 13.56MHz RFID Module with Ttl Interface Support Read WriteType C 13.56MHz RFID Module with Ttl Interface Support Read WriteType C 13.56MHz RFID Module with Ttl Interface Support Read WriteType C 13.56MHz RFID Module with Ttl Interface Support Read Write




Type C 13.56MHz RFID Module with Ttl Interface Support Read WriteType C 13.56MHz RFID Module with Ttl Interface Support Read WriteType C 13.56MHz RFID Module with Ttl Interface Support Read WriteType C 13.56MHz RFID Module with Ttl Interface Support Read WriteType C 13.56MHz RFID Module with Ttl Interface Support Read WriteType C 13.56MHz RFID Module with Ttl Interface Support Read Write
